PENDAHULUAN
Assalamualaikaum wr.wb
Disini saya sebagai anak mondok di Best-Path Network TA 2022/2023 akan membagikan ilmu yang sudah saya dapat setelah sharing seasson dan belajar private tentang stagging dan logging dengan Mas Susilo Adi Nugroho selaku senior saya di Bestpath-Network Tangerang.
PENGERTIAN
Sharing Session merupakan kegiatan mengobrol santai dan berbagi pengalaman antara siswa dan siswi dengan alumni dari berbagai kalangan dan profesional di bidang tertentu.
LATAR BELAKANG
Karena belum bisa stagging dan logging perangkat cisco sebab stagging dan logging perangkat itu hal yang sepele namun sangat penting sekali dalam pekerjaan sebagai network engginer.
MAKSUD DAN TUJUAN
Menambah pengetahuan dan wawasan mengenai stagging dan logging perangakat cisco.
BATASAN RUANG LINGKUP PEKERJAAN
Sharring seasson dan belajar bersama Mas Susilo Adi Nugroho selaku senior saya di Bestpath-Network Tangerang.
TARGET DAN HASIL YANG DIHARAPKAN
Dapat melakukan stagging perangkat cisco.
METODE PELAKSANAAN
1. Memperhatikan.
2. Mendengarkan.
3. Memahami.
4. Bertanya.
5. Praktek stagging ulang.
ALAT DAN BAHAN
1. Laptop.
2. Perangkat Switch Cisco Catalyst 3750 dengan serial number : FD0133821Q0 .
3. Kabel Consol.
4. Kabel Power.
TARGET WAKTU
Satu jam (22.00 - 23.00)
TAHAPAN PELAKSANAAN
Stagging itu makanan seperti apa sih ?
Stagging adalah identifikasi perangkat, kita mengidentifikasi semua informasi yang bisa kita peroleh dari perangkat sehingga kita tahu perangkat tersebut bermasalah atau tidak. Misalnya seperti kredensial, IP, vlan, port hidup atau mati, sub interface, version, dan masih banyak lagi dengan comand seperti show run, show inventory, show enviroment all, show version, show ip interface brief, show interface, show interface stats, show interface description, show license all, dan show diagnostic result slot.
Logging itu seperti apa sih, apakah sama dengan stagging ?
Logging adalah proses rekam layar ketika kita mengkonfigurasi si device tersebut, biasanya hasil rekam layar tersebut akan tersimpan di notepad.
Tujuan serta manfaat Stagging dan logging itu apa sih ?
Tujuan stagging adalah untuk mengetahui apakah perangkat (si device) tersebut dapat berjalan dengan benar dan tidak ada kendala didalam perangkat tersebut, serta kita juga bisa melihat isi dari konfigurasi perangkat tersebut. Untuk menghindari hal-hal atau tuduhan ke kita solusinya adalah kita harus membuat log. log itu merupakan hasil dari rekaman layar setiap kita ketik kan perintah/command pada perangkat tersebut dan biasanya hasilnya akan berada di notepad. nahh itulah manfaat serta tujuan dari stagging dan logging. :)
Semua informasi perangkat seperti pengertian diatas dan stagging itu hal sepele namun sangat penting sekali dalam pekerjaan network engginer dan logging juga sangat penting karena untuk meminimalisir dan menghindari tuduhan ketika kita sudah mengkonfigurasi perangkat dan ada hasil dokumentasi semua yang kita konfigurasi diperangkat tersebut biar jika ada yang membobol dan mengkofigurasi perangkat tersebut kita tidak dituduh dan disalahkan oleh pihak perusahaan/tempat kerja kita.
Cara melakukan stagging serta logging itu bagaimana sih dan apa saja yang dibutuhkan sebelum melakukan stagging serta logging perangkat ?
Sekarang kita akan melakukan stagging dan logging perangkat Cisco Catalyst 3750 dengan serial number : FD0133821Q0 nihhh :)
1. kita siapkan dulu 1 perangkat cisco,kabel consol, kabel power, dan laptop tentunya sebelum kita melakukan stagginng. Disini saya menggunakan Perangkat Switch Cisco Catalyst 3750 dengan serial number : FD0133821Q0.
2. Kita buka laptop dan instal driver aten atau driver bafo terlebih dahulu di chrome lalu install agar laptop bisa mengidentifikasi port perangkat berapa yang terhubung ke laptop kita.
3. Setelah mengistall drivernya kita download Putty (salah satu software yang bisa digunakan untuk melakukan stagging perangkat cisco).
4. Setelah kita download Putty kita pasang semua kabel ke perangakat cisco dan laptop kita, ingat colokin sesuai portnya jangan sampai salah colok wkwk.
5. Setelah itu duka device manager untuk mengecek port perangkat berapa yang terhubung ke laptop kita dan software Putty untuk melakukan stagging.

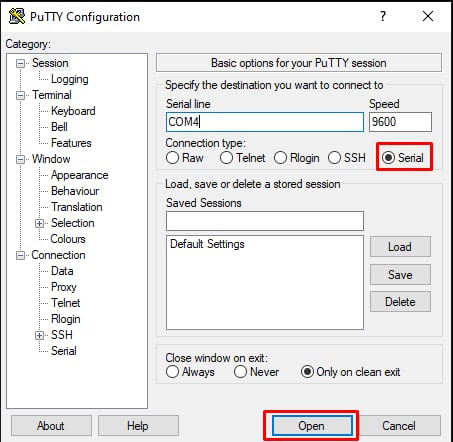

6. Dari gambar diatas di device manager terlihat ternyata port COM4 yang terhubung ke laptop kita. setelah itu kita buka lagi software Putty dan masukkan port COM4 di serial port.
7. Jika sudah lalu kita klik open, maka tampilan akan jadi seperti dibawah ini. Lalu kita setting apa saja dan setelah itu kita cek seperti show run, show inventory, show enviroment all, show version, show ip interface brief, show interface, show interface stats, show interface description, show license all, show diagnostic result slot, lalu simpan log nya lewat change setting. Dan di awal sebelum mengecek beri comand terminal lenght 0 ( agar semua data configurasi tampil secara menyeluruh tanpa harus kita tekan more terlebih dahulu).
8. Maka tampilan akan berubah seperti dibawah ini, setelah itu kita klik logging dan pilih all session output ( untuk nge-log semuanya dan untuk mengakhiri log tersebut kita pilih yang none lagi ) jika kita pilih yang printable output ( untuk nge-log per kalimat saja, tidak semua command dapat di log/rekam ). Jadi kita pilih yang all session output.
10. Stagging serta logging sudah selesai dan tersimpan di new folder yang kita buat tadi, setelah itu kita buka dan copy dan buat sepati mungkin di word untuk dokumentasi perangkat seperti contoh dibawah ini.
11. Selamat mencoba kalian semua terimakasih telah mengunjungi blogger saya dan jangan lupa diikuti untuk notifikasi materi ter update dari saya :)
KESIMPULAN
Stagging adalah untuk mengetahui apakah perangkat (si device) tersebut dapat berjalan dengan benar dan tidak ada kendala didalam perangkat tersebut, serta kita juga bisa melihat isi dari konfigurasi perangkat tersebut. Untuk menghindari hal-hal atau tuduhan ke kita solusinya adalah kita harus membuat log. log itu merupakan hasil dari rekaman layar setiap kita ketik kan perintah/command pada perangkat tersebut dan biasanya hasilnya akan berada di notepad. Keduanya sangat penting sekali dalam dunia jaringan apalagi saya sebagai network engginer di vendor CISCO.
REFERENSI
1. Pemateri Mas Susilo Adi Nugroho.
2. Goggle.
